AM調節型電動執行器

應用環境

高度的穩定和工藝精良的傳動裝置使OMAL歐瑪爾AE/AM系列電動執行器可在廣泛環境下長年提供可靠服務。主要應用于角行程閥門的開關和調節控制，與國內自動化控制系統有極強的兼容性

>結構緊湊輕巧，可提供從10Nm到1960Nm的9種規格供選擇
>殼體內外表面陽極硬氧化處理，外表面噴涂環氧樹脂涂層，具有良好防腐蝕性能
>采用可換驅動軸套，方便加工和安裝，有多種現場控制單元，可根據需要靈活配置雙渦輪桿傳動，提供良好的自鎖性能
>具有外部可調機械限位，可提供開/關兩位置的微調
>可實現外部可視位置指示、緊急手動操作、電機過熱保護、過力矩保護

全國7*24小時服務電話：:0755-23602620

立即下單采購在線聯系客服

產品性能
性能參數表
尺寸與材料編號
標碼與附件
接線圖

技術參數

調節型電動執行器

工作轉角：90°（最大100°）。

最大扭矩：從49至1960Nm。（參考附表）

工作電壓：230V ac (±10%) 50/60 Hz 單相

輸入信號：4~20 mA (1~5 Vac)。

輸出信號：4~20 mA (1~5 Vdc，AM 20型號)。

分辨率:1/250 (在1/200 – 1/400間可調節) 。

調節范圍:零/滿位。

功能選擇鈕:正/反。

無輸入信號時工作模式選擇器:開-關-停

絕緣電阻: 100 MΩ / 500 Vdc

耐壓: 1500 Vac / 1分鐘

電機絕緣等級:E級

工作溫度: 從-25°C至+55°C

防護等級: IP65,符合NEMA4.4X標準

閥門連接:從F05至F14 ISO5211

電機過熱內部自動復位保護

限位開關配全行程可調凸輪

機械限位開關安全可調

位子指示器可視

配備手動操作手柄

螺絲緊固電線接頭

專用電纜固定頭

最大工作噪聲: 73dB

選項（訂貨時需聲明）

電壓：115Vac - 24Vac（*）

輸入信號：4~12 mA (1~3 Vdc) - 12~20 mA (3~5 Vdc)

輔助限位開關
扭矩限制器
空間加熱器
驅動軸接頭

手動輪(**)

* 僅限用于AM 50-AM 100型號

** 僅限用于AM 50-AM 100-AM 200型號

? ? 性能參數表?

?型號	am 20	am 50	am 100	am 200	am 400	am 500	am 1000	am 1500	am 2000
?扭矩 Nm	20	49	98	196	390	490	980	1470	1960
循環時間（50Hz）秒	15	15	30	15	30	15	30	45	60
?循環時間（50Hz）秒	12,5	12,5	25	12,5	25	12,5	25	38	50
?消耗電流 230V 50/60Hz???A	0,4/0,5	0,35/0,4	0,35/0,4	0,9/1	0,9/1	1,3/1,4	1,3/1,4	1,3/1,4	1,3/1,4
?消耗電流 150V 50/60Hz???A	0,8/0,9	0,6/0,7	0,6/0,7	1,9/2	1,9/2	2,5/2,6	2,5/2,6	2,5/2,6	2,5/2,6
?消耗電流 24V 50/60Hz???A	----	1,7/1,8	1,7/1,8	----	----	----	----	----	----

? ? ?所用材料表

1	?????????缸體	??鋁
2	???缸蓋????	????鋁
3	?位子指示器	?玻璃
4	?電控裝置蓋	???鋁
5	??接頭匯總盒蓋子	??????鋁
6	固定電纜裝置	?鋅合金
7	?手柄接口	??鋼
8	?外軸?	?鋅合金（AM1500 - AM2000：鋼）
9	?安全限位	?????不銹鋼??????
10	?手柄接口護套	???丁晴橡膠
11	?手柄	????????不銹鋼

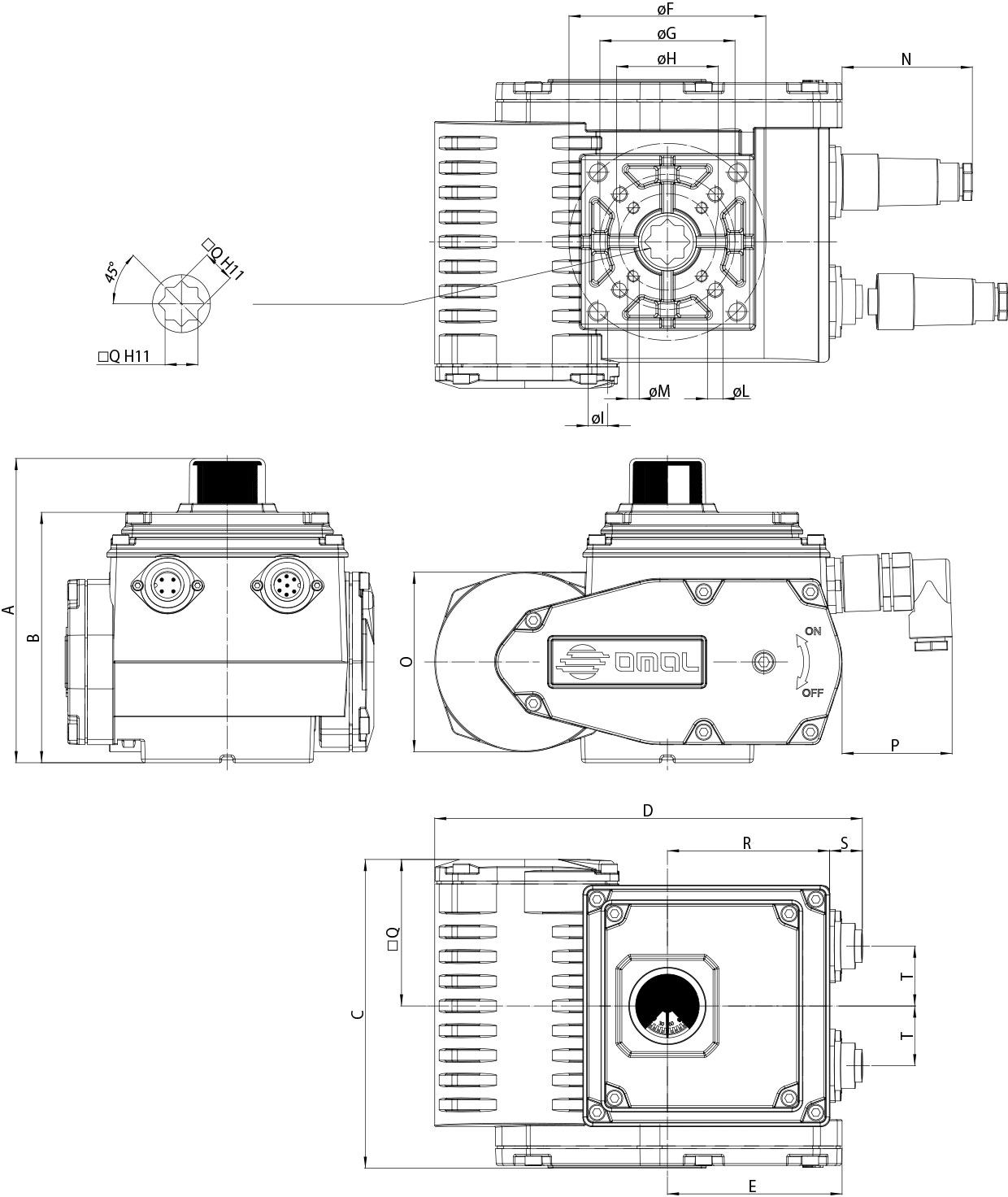

? ? 尺寸表

?型號	AM 20	AM 50	AM 100	AM 200	AM 400	AM 500	AM 1000	AM 1500	AM2000
A MM.	165,8	207,5	207,5	256,5	256,5	381	381	381	381
B?MM.	114,5	122,5	122,5	156,5	156,5	242	242	253,5	253,5
C?MM.	119,5	163,5	163,5	185	185	234	234	234	234
D?MM.	83,3	110	110	133,5	133,5	199,5	199,5	199,5	199,5
E?MM.	51	54,5	54,5	62,5	62,5	105	105	105	105
F?MM.	----	28	28	36	36	56	56	56	56
G MM.	----	6	6	8	8	10	10	10	10
H?MM.	----	16,5	16,5	21,3	21,3	31,3	31,3	31,3	31,3
I?MM.	1	11,5	11,5	12	12	8	8	8	8
K?MM.	16	29	29	34	34	54	54	54	54
L?MM.	12	40,5	40,5	46	46	62	62	62	62
M MM.	26	35	35	40	40	65	65	65	65
P?MM.	50-F05	70-F07	70-F07	102-F10	102-F10	125-F12*	125-F12*	140-F14	140-F14
Q?MM.	36-F03	50-F05	50-F05	70-F07	70-F07	102-F10*	102-F10*	----	----
R X 深度?MM.	M6X12	M8X12	M8X12	M10X16	M10X16	M12X20*	M12X20*	M16X25	M16X25
S X??深度MM.	M5X10	M6X10	M6X10	M8X13	M8X13	M10X20*	M10X20*	----	----
T?MM.	80	98	98	135	135	160	160	160	160
U?MM.	72	86	86	106	106	140	140	140	140
V?MM.	40	44	44	44	44	----	----	----	----
重量?Kg.	3,1	4,5	4,5	8,7	8,7	22,8	22,8	22,8	22,8
?	?	?	?	?	?	?	?	?	?
* 按照要求提供連接法蘭孔為M16x25 su 100 F14

? ? 執行器規格與編號

調節型電動執行器AM系列連接口F05÷F14

?電壓	AM 20 F03-F05	AM 50 F05-F07	AM 100 F05-F07	AM 200 F07-F10	AM 400 F07-F10	AM 500 F10-F12	AM 500 F14	AM 1000 F10-F12	AM 1000 F14	AM 1500 F14	AM 2000 F14
230V 50/60 Hz	AM160002	AM160005	AM160010	AM160020	AM160040	AM160050	AM161050	AM160100	AM161100	am160150	am160200
115V 50/60 Hz	AM150002	AM150005	AM150010	AM150020	AM150040	AM150050	AM151050	AM150100	AM151100	AM150150	AM150200
24V 50/60 Hz	----	AM120005	AM120010	-----	-----	-----	-----	-----	-----	-----	-----

? ? 提供的電動執行器附件及相關的識別編號

?零部件名稱	配置器
?2個限位開關	l2
?電位器?135 ohm	p1
電位器?500 ohm	p2
?電位器?1000 ohm	p3
R/I 轉換器?4÷20 mA	ri
?速度控制器	sc
?關閉扭矩限制器??????	t1 - (t5? AM 500÷2000)
開啟扭矩限制器?	t2 - (t6? AM 500÷2000)
?抗冷凝裝置?????????	sh
?手動手輪	hw
